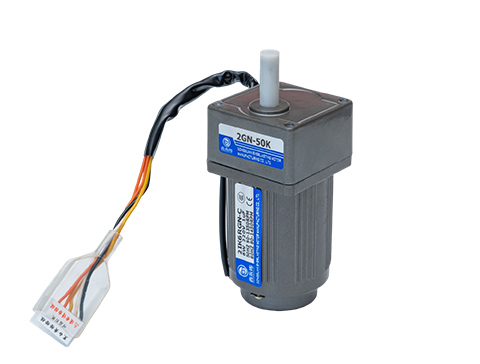

在微型調速電機的實際應用中，控制器接線方式直接關系到電機運行的穩定性與調速性能。不同品牌和型號的控制器在接線細節上存在差異，但基本接線邏輯相對統一，主要包括電源輸入、調速信號輸入、正反轉控制以及電機輸出等幾個端口。

電源輸入部分通常為DC12V、DC24V或AC220V，根據控制器規格決定。接線時需確認正負性，避免燒毀元件。調速信號輸入有兩種形式：一種為電位器調速，用戶只需將三線電位器連接至控制器相應接口即可；另一種為PWM調速，適用于需要與PLC、單片機聯動的場景，信號線一般包括PWM正、負及公共地。

正反轉控制接線部分，多為外接開關控制，亦可通過數字信號輸入方式實現邏輯翻轉。電機輸出端通常為兩線或三線，具體根據電機種類（有刷或無刷）確定。接線時應嚴格參照控制器說明書，并留意地線是否與控制回路地共用，避免因電位差引發干擾。

實際布線過程中，應做好絕緣與接地，避免干擾信號影響調速精度。部分控制器還配備速度反饋接口，用于與測速電機形成閉環系統，提高速度控制的穩定性和響應速度。整體而言，清晰的接線布局和正確的信號隔離是確保微型調速電機平穩運行的基礎。
